Kreslíme v programu Draw
Ukážeme si jak mocný nástroj na základní vektorovou grafiku je program Draw, který je součástí kancelářského balíku LibreOffice. V článku najdete návod jak nakreslit baterii.
Před čtením tohoto návodu a kreslením baterie si prostudujte dřívější článek Práce s objekty v programu Draw. Pokud již práci s objekty zvládáte, pak můžeme rovnou přejít k návodu.
Návod krok za krokem:
- Otevřeme Draw a zapneme zobrazení mřížky, toto nastavení používám. Zobrazit - Mřížka a vodítka - Zobrazovat mřížku
- V Postranní liště klikneme na Tvary

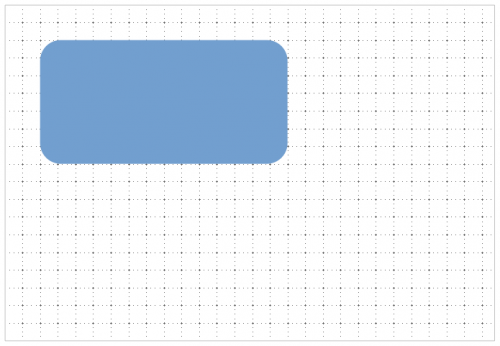

- V otevřeném panelu s tvary si zvolíme ze základních tvarů tvar - Zakulacený obdélník a nakreslíme obdélník.
- Po nakreslení obdélníku si zvolíme barvu (není důležité).
- Vybereme obdélník a odstraníme obrys, v postranním panelu Vlastnosti - Čára - Styl čáry zadáme -žádná-.

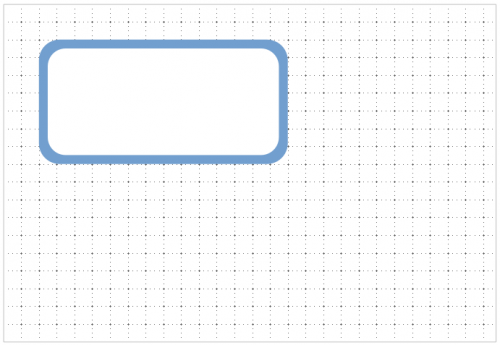

- Nakreslíme další obdélník a nastavíme barvu výplně bílou. Po tomto kroku budete vidět kresbu viz. obrázek.
- Teď použijeme funkci odečíst, vybereme oba objekty. Můžeme použít zkratky Ctrl+A, nebo držte klávesu Shift a označte oba objekty pomocí myši.

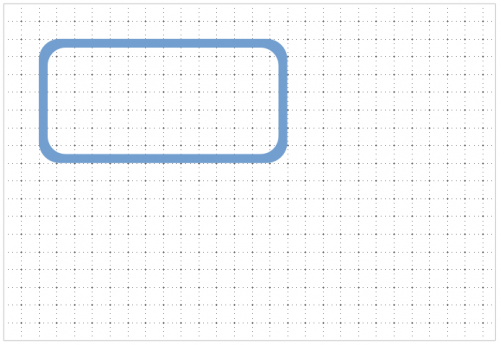

- Pakliže máte objekty vybrané můžeme pracovat dále. Otevřete nabídku pravou klávesou a vyberte Tvary - Odečíst. Pakliže jste postupovali dle návodu uvidíte obrázek jako je níže.

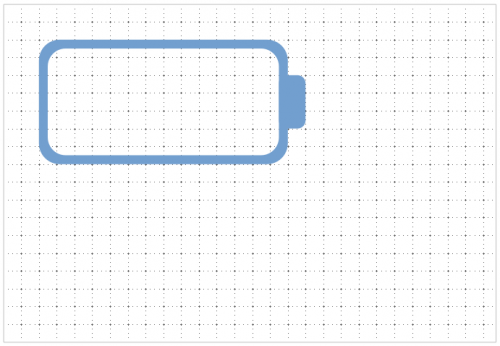

- A jdeme kreslit kontakt baterie, vezmeme znovu zakulacený obdélník a nakreslíme kontakt (viz. obrázek níže). Opět odstraníme obrys objektu jak jsme si popsali dříve.
- Vybereme opět všechny objekty a tentokrát použijeme funkci sloučit. Otevřeme pravou nabídku a vybereme Tvary - Sloučit.
- Už chybí jen články baterie, na ty zvolíme klasický obdélník. Po nakreslení prvního článku znovu objektu odstraníme obrys, tedy nastavíme styl čáry na žádný.
- Tento článek baterie zkopírujeme do schránky a vložíme třikrát do dokumentu. Po vložení články jeden po druhém přetáhneme na požadovanou pozici.)

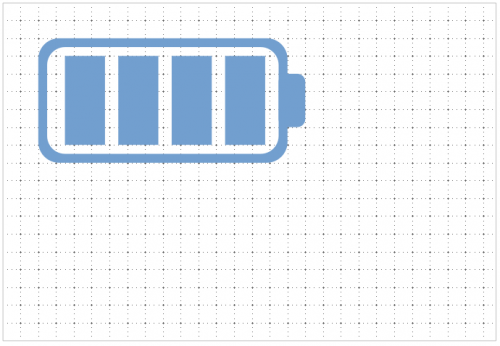

- Po přesunutí vidíte již hotovou baterii (viz. obrázek). Tento obrázek už stačí jen sloučit. Vyberte všechny objekty a pomocí pravého menu zvolte Sloučit
Nyní můžete vybrat obrázek baterie a nastavit požadovanou barvu. Barva se použije na všechny sloučené objekty. Níže si můžete stáhnout soubor Draw, tento soubor obsahuje krok za krokem názorné ukázky při kreslení baterie.
